IC L293D ini adalah suatu bentuk rangkaian daya tinggi terintegrasi yang mampu melayani 4 buah beban dengan arus nominal 600mA hingga maksimum 1.2 A. Keempat channel inputnya didesain untuk dapat menerima masukan level logika TTL. Biasa dipakai sebagai driver relay, motor DC, motor steper maupun pengganti transistor sebagai saklar dengan kecepatan switching mencapai 5kHz. Driver tersebut berupa dua pasang rangkaian h-bridge yang masing-masing dikendalikan oleh enable 1 dan enable 2.

Gambar rangkaian dan cara kerjanya cukup sederhana yakni

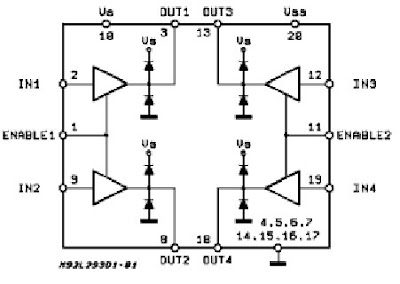

dengan memberikan tegangan 5V sebagai Vcc pada pin 16 dan 9 Volt pada pin 8 untuk tegangan motor, maka IC siap digunakan. Saat terdapat tegangan pada input 1,2, dengan memberikan logika tinggi pada enable1 maka output 1,2 akan aktif. Sedangkan jika enable1 berlogika rendah, meskipun terdapat tegangan pada input1 dan 2 output tetap nol(tidak aktif). Hal ini juga berlaku untuk input dan output 3,4 serta enable2. Konfigurasi pin ICL293D tersebut dapat dilihat lebih jelas pada gambar berikut :
