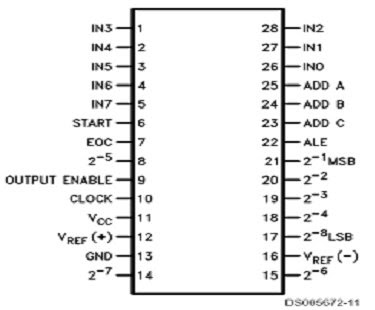

Analog To Digital (ADC) digunakan untuk mengkonversi besaran analog menjadi besaran digital yang dimengerti oleh mikrokontroler. ADC yang digunakan adalah ADC 0809 dari National Semiconductor. ADC tipe ini merupakan komponen akuisisi data dengan 8 bit A/D converter, 8 bit channel multiplexer dan kompatibel dengan control logika mikroprosessor. Dengan adanya fasilitas 8 channel multiplexer memungkinkan untuk mengakses secara langsung 8 buah sinyal atau masukan analog. Adapun gambar dan karekteristik dari ADC 0809 adalah sebagai berikut :



1. Mudah untuk digunakan bersama rangkaian mikroprosessor.
2. tidak diperlukan penyesuaian yang rumit.
3. mempunyai 8 channel multiplekxer dengan 8 buah alamat logic.
4. Jangkauan input berkisar 0-5 volt dengan satu buah catu daya 5 volt.



Pada dasarnya Analog To Digital Converter (ADC) memiliki 2 bagian yaitu, bagian multiplexer dan bagian converter. Bagian multiplexer ini mempunyai 8 buah masukan. Setiap masukan memilki alamat sendiri sehingga dapat dipilih secara terpisah melalui address A0, A1 dan A2. table dibawah ini menunjukkan alamat dari masing-masing masukan.
